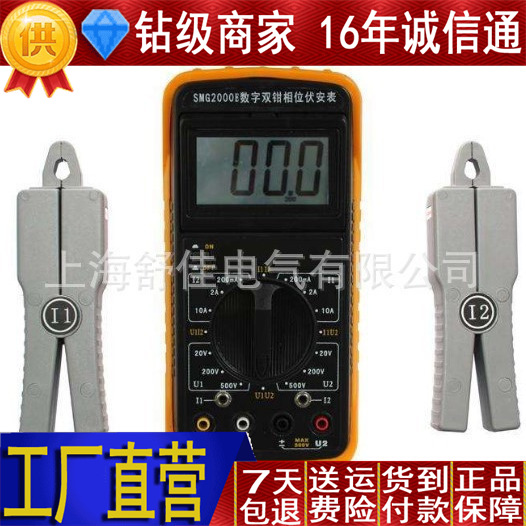

SMG2000E数字双钳相位伏安表
产品简介
用该表可以现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查
订购热线:021-54358329
产品介绍







gWmWivOiz9St5Ja2ZAYzYEs5JnQppHYjbDBW

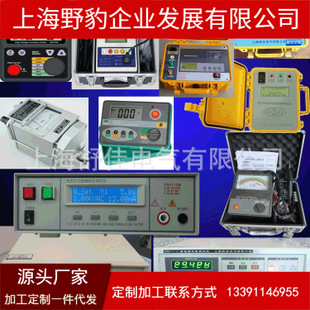

爆-指针式绝缘电阻测试仪数字显兆欧表极化指数欧姆表吸收比摇表

¥36   已售0



爆-SJ系列变频谐振串并联试验装置信号线、电容分压器、电抗器

¥311   已售0



爆-批发GVA-V智能测流仪 线路电流测量仪器 电流测试仪190329-

¥1150   已售0

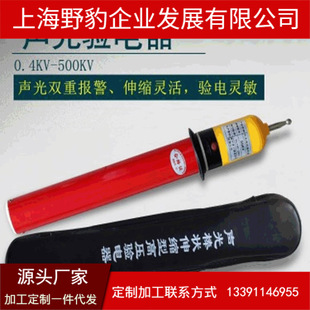

爆-供GDY-I型伸缩式交流声光验电器 10KV高压验电器

¥70   已售0



爆-DJC2000A单相长时间大电流发生器 升流器190403

¥2500   已售0

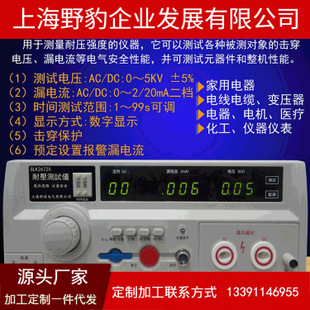

爆-厂家直销SLK2672交直流耐压测试仪 5KV耐电压测试仪190709

¥1500   已售0

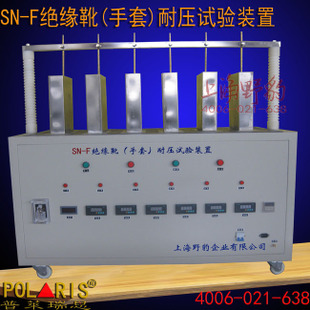

爆-绝缘靴(手套)耐压试验装置 绝缘靴(手套)高压试验装置

¥14800   已售0



爆-SH300L有源变压器容量特性测试仪 变压器检测仪

¥1500   已售0



爆-WJF系列无局放试验变压器 耐压试验仪

¥450   已售0





爆-GKC-F高压开关机械特性测试仪 厂家直销开关特性检测仪

¥450   已售0

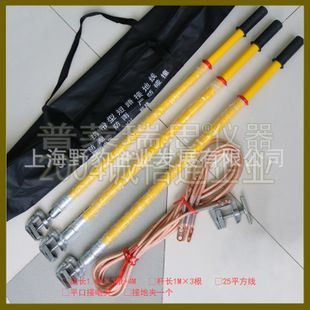

爆-定制XJ-35A型户内母排短路接地线 三相接地线 25平方铜线

¥680   已售0

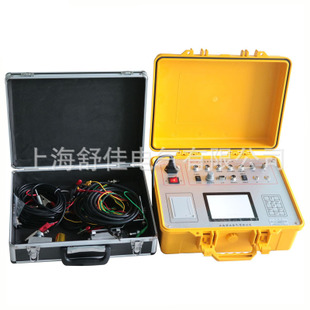

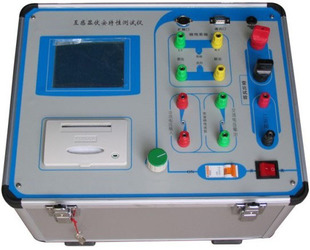

爆-厂家供应HQ-L4全功能伏安特性综合测试仪 互感器综合测试仪

¥4800   已售0

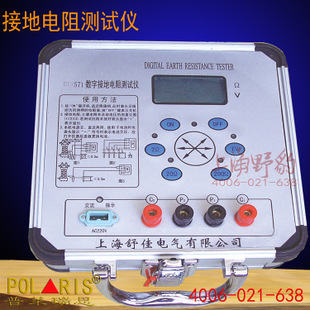

爆-数字式接地电阻测试仪,接地电阻,地阻仪,接地表,接地电阻仪

¥450   已售0

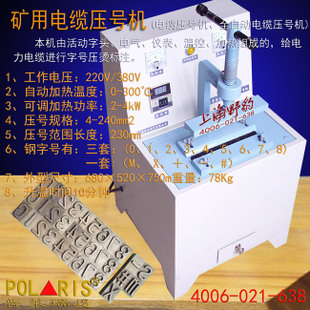

爆-厂家供应YHJ-II型矿用电缆压号机为自动控温钢质字号排列压号

¥7500   已售0



爆-智能高压60KV1000A测流仪高压钳形无线测流仪杆长5M

¥950   已售0






一、概述

SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种手持式、双通道输入测量仪表。

用该表可以现场测量U-UI-IU-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以方便读数。

仪表外壳采用工程绝缘材料,另配橡皮防振保护套。

二、技术参数

1、参比工作条件

环境温度:(23±5)℃

环境湿度:(4575)% RH

被测信号波形:正弦波、β=0.02

被测信号频率:(50±0.2)Hz

被测载流导线在钳口中的位置:任意

测量相位时被测信号幅值范围:100220V0.51.5A

外参比频率电磁场干扰:应避免

2、交流电压测量误差

量限:20V    分辨率:0.01V

量限:200V   分辨率:0.1V

量限:500V   分辨率:1V

基本误差极限:±(1.0%RD+2)

3、交流电流测量误差

量限:200mA  分辨率:0.1mA

量限:2A      分辨率:1mA

量限:10A     分辨率:10mA

基本误差极限:±(1.0%RD+2)

工频相位测量误差(U1-U2相位时电压输入回路阻抗:40KΩ)

范围:0360°       分辨率:1°       基本误差极限:±3°

4、额定工作条件

环境温度:(040)

环境湿度:(2080)% RH

被测信号波形:正弦波、β=0.05

被测信号频率:(50±0.5)Hz

被测载流导线在钳口中的位置:任意

测量相位时被测信号幅值范围:

U1-U2相位时:30V500V

I1-I2相位时:10mA10.00A

U1-I2I1-U2相位时:10V500V10mA10.00A

外参比频率电磁场干扰:应避免

额定工作误差极限:在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍

5、其他技术特性

显示位数:三位半

采样速率:3/

电源:单个9V迭层电池、电源电流小于5mA

6、外形尺寸

表壳尺寸:192×95×55mm3

钳壳尺寸:140×42×20mm3

钳口尺寸:Φ7mm×9mm

7、重量

表体:280g

测量钳:2×200g

储存温度:-10℃~50
