S230 三相智能相位伏安表
产品简介
S230 三相智能相位伏安表
订购热线:021-54358329
产品介绍

S230可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等

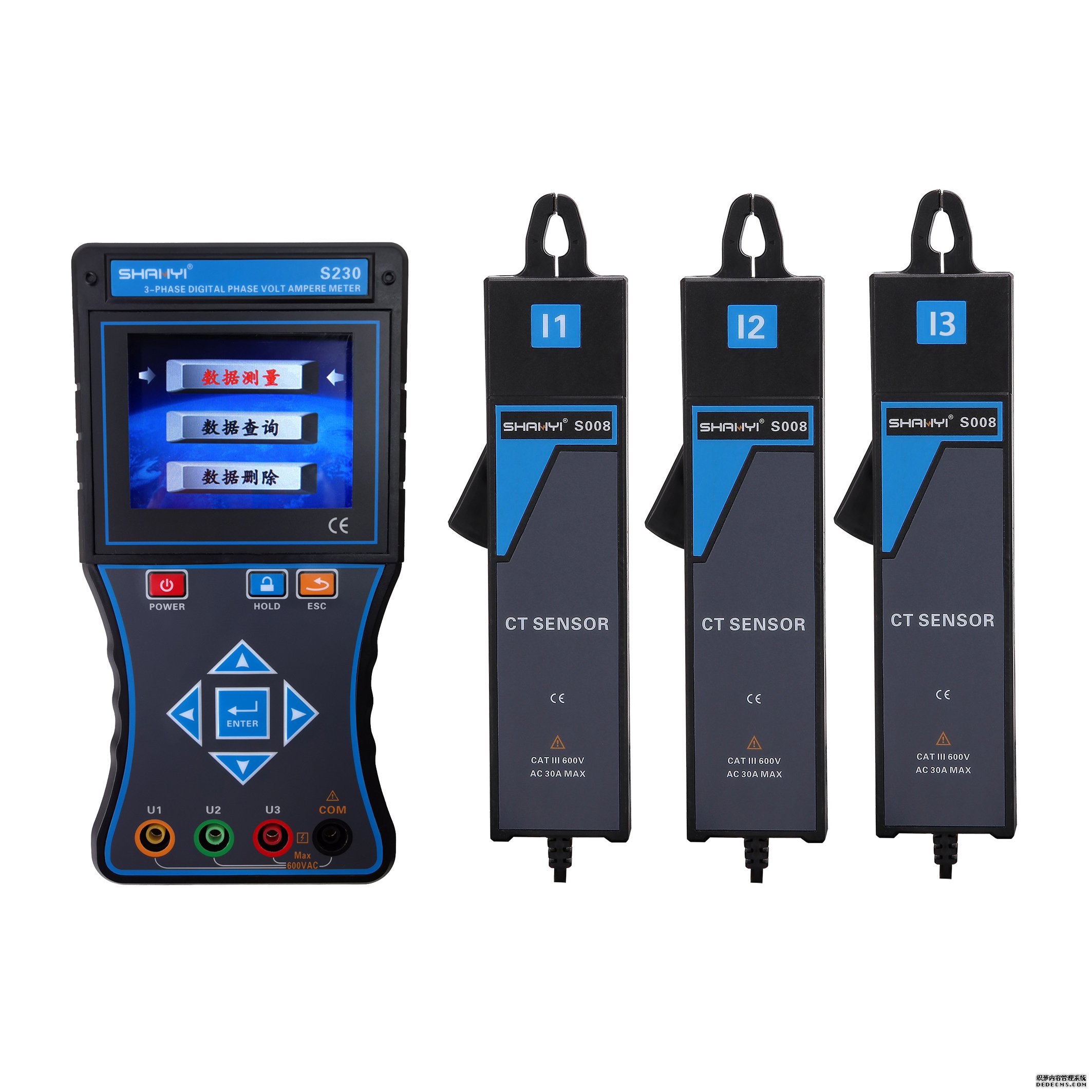

S230 三相智能相位伏安表是一款专为现场测试的多功能智能仪表,由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏,图形菜单界面显示,向量图指示,一目了然。电流钳一体化手柄设计,便于操作,非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

1.基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃

/

环境湿渡

40%~60%

<80%

/

信号波形

正弦波

正弦波

β=0.01

信号频率

50HZ±1HZ

45HZ~65HZ

/

仪表工作电压

8.4V±0.5V

8.4V±0.5V

/

测相位频率相序时电流幅值

1A±0.1A

2mA~20A

/

测相位频率相序时电压幅值

100V±10V

10V~600V

/

测功率功率因数时电流幅值

1A±0.1A

20mA~20A

/

测功率功率因数时电压幅值

100V±10V

10V~600V

/

外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置



2.一般规格

 功

同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等

 电

<span "="">DC 7.4V<span "="">大容量可充锂电池,USB充电接口,充满电连续工作约10小时

 额定电流

<span "="">180mA Max

 显示模式

3.5寸真彩液晶屏显示

 仪表尺寸

长宽厚:196mm×92mm×54mm

 钳口尺寸

φ7.5mm×13mm

 采样速率

约3次/秒

量

<span "="">交流电压:0.00V~600V

<span "="">交流电流:0.0mA~30A

<span "="">相位:0.0°~360.0°

频率:45.00Hz~65.00Hz

<span "="">有功功率:0.0W~12kW

<span "="">无功功率:0.0VAR~12kVAR

<span "="">视在功率:0.0VA~12kVA

功率因数:-1~+1

电流矢量和:0mA~60A<span "="">

分辨率

电压:AC 0.01V

电流:AC 0.1mA

相位:0.1°

频率:0.01Hz

有功功率:0.1W

无功功率:0.1VAR

视在功率:0.1VA

功率因数:0.001

电流矢量和:1mA<span "="">

精度

(基准条件下)

电压:±(0.5%量程)

电流:±(0.5%量程)

相位:±1°(工作条件下的相位误差:10<span "="">mA<span "="">~30A为±3°;10mA以下±5°;在电流值低于5mA时,为确保电流对电流相位测量准确,请不要进行电压测量;在进行电压对电流的相位测试时,为确保测量的准确性,电压需不低于5V,电流不低于5mA)

有功功率:±(1.0%量程)

无功功率:±(1.0%量程)

视在功率:±(1.0%量程)

频    率:±(1.0%量程)

功率因数:±0.03

相

正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

检测速率

约2秒/次

数据保持

测试中按HOLD键保持数据,“HD”符号显示

数据存储

<span "="">99<span "="">组

充电接口

<span "="">USB<span "="">充电接口

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

背光功能

<span "="">有,背光亮度可调节

电压检测

<span "="">当电池电压低于6.5V时,电池电压低符号显示,提醒给电池充电,并在10S内自动关机 。

仪表质量

<span "="">主机:350g(带电池)

电流钳:170g×3

总质量:约1.35kg

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

输入阻抗

测试电压输入阻抗为:1MΩ

耐

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝

仪表线路与护套外壳之间≥100MΩ

适合安规

IEC61010-1 CAT  600V,IEC61010-031,IEC61326,污染等级2



主机

1

仪表箱

1

电流钳

3

测试线

4

USB充电器、充电线

一套

锂电池

1组(仪表内)

光盘

1

说明书、保修卡、合格证

1
