GKC-D型高压开关机械特性测试仪
产品简介

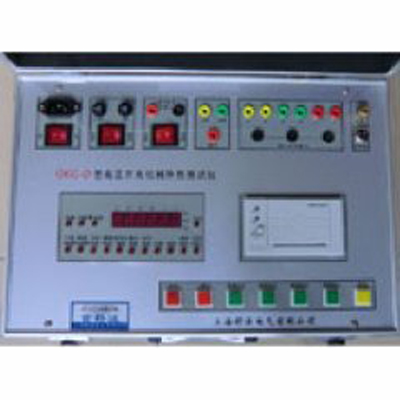

GKC-D型高压开关机械特性测试仪
订购热线:021-54358329
产品介绍

一、概述

GKC-D开关机械特性测试仪,是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术,单片计算机技术及可靠的抗电磁辐射技术,配以精确可靠的速度/距离传感器,可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合(分)动作便可得到合(分)闸全部数据。并能打印所需的全部数据,断口电流波形和动触头运动曲线,便于分析保存。

二、功能与特点

2.1测试功能
1)三相不同期ms
2)同相不同期 同时测三相双断口
ms
3)动触头行程 测六个断口
mm
4)动触头超行程 测六个断口
mm
5)合(分)闸时间 同时测一至六个断口
ms
6)合 (分 )闸弹跳时间 同时测一至六个断口
ms
7)刚合(刚分)闸速度 测一个断口(传感器安装断口)
m/s
8)合(分)闸最大速度 测一个断口(传感器安装断口)
m/s
9)合(分)闸平均速度 测一个断口(传感器安装断口)m/s

2.2特点
1)采用了先进的传感器,精确、可靠、安装方便、适应面广。
2)对开关操动电压适应范围大,DC60V—220V均可操作。
3)能自动判别并显示开关操作中的错误指令和不成功操作。
4)测试方法灵活,无论是合闸操作、分闸操作,一次操作就能获得所需测量数据。
5)测量数据可窗口显示,也可以打印机输出,打印机还能提供六个断口电流波形图和一个断口动触头的时间——行程的波形图。

6)测试仪体积小、重量轻、便于携带。
7)抗干扰能力强,能在较强的电磁场中正常工作,适合变电站现场测试。
8)仪器自带220V/5A直流操作电源,可现场操动各种开关。并具有延时(一秒钟)断电功能。
9)仪器严格按国家标准GB3309—89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理。
